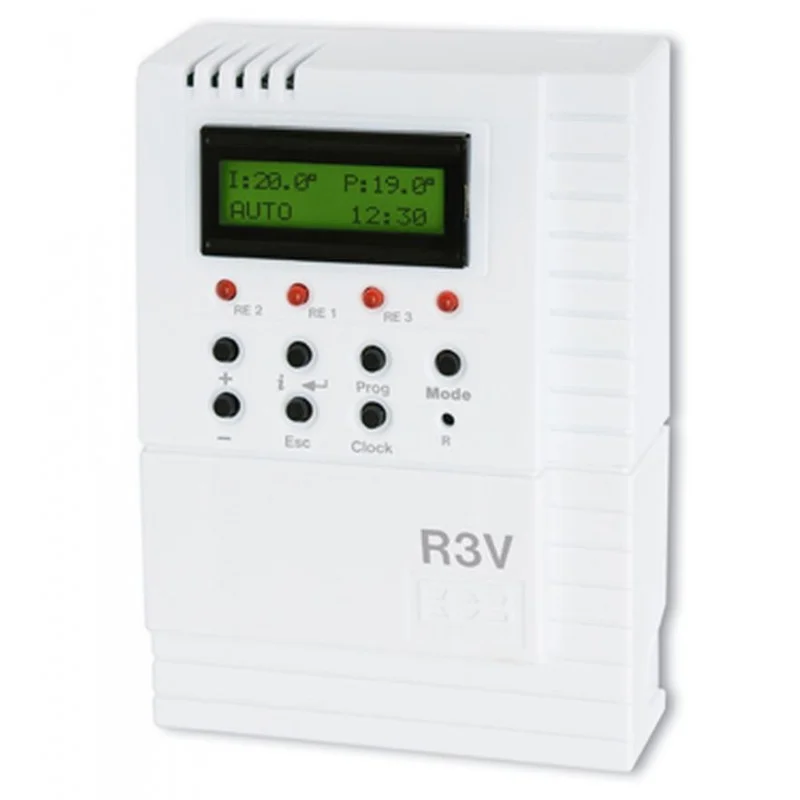

ELEKTROBOCK R3V Regulátor tří/čtyřcestných ventilů

Regulátor tří/ čtyřcestných ventilů R3V s volbou druhu regulace podle použitého topného systému.

Vlastnosti regulátoru R3V:

NOVÁ VERZE 11.03 (V PRODEJI OD 1.11.2014)

VYLEPŠENÁ VERZE Z HLEDISKA UŽIVATELSKÉHO NASTAVENÍ a POZOR JAKO SPÍNACÍ PRVEK POUŽIT TRIAK (pouze pro odporovou a indukční zátěž – pro zařízení bez rozběhového kondenzátoru)!

Podle zvoleného druhu (módu) regulace je možné, nastavením konstant, přizpůsobit regulaci danému systému.

Uplatnění nalezne například v následujících systémech

– jedno a více okruhové systémy (radiátory, podlahové topení)

– pro vybíjení akumulační nádoby

– pro kotle na tuhá paliva (regulace s ohledem na teplotu zpátečky)

– kde, zdroj tepla neumožňuje regulaci podle venkovní teploty (ekvitermní regulace).

Druhy regulace:

Regulace podle teploty v místnosti (PI regulace)

Ekvitermní regulace s dorovnáním podle teploty v místnosti

Ekvitermní regulace podle venkovní teploty

Regulace podle teploty za ventilem

Regulace podle teploty zpátečky

Výhody R3V:

7 týdenních programů s 6-ti teplotními změnami na den

dvouřádkový alfa-numerický displej s přehlednou navigací a popisem funkcí

volba režimu AUTO/ AUTO OFF/ MANU/ MANU OFF

protizámrazová ochrana

automatická ochrana proti vodnímu kameni

krátkodobá změna teploty

informace o teplotách na čidlech, vypočtené teplotě na ventilu a orientační hodnota pozice ventilu v %

napájení zdrojem 5 V/DC, 500 m A

možnost připojení až 4 teplotních čidel (2xCT01-10 k, 1xCT02-10k jsou součástí balení)

možnost připojení termostatu pro vzdálené ovládání u regulace ekvitemní, podle teploty ventilu a zpátečky

max. zatížení výstupů (Imax) je 0.5 A.

Technické parametry:

Napájení: universální / 5,0 V / 0.5 A, DC (AD05-DIN není součástí)

Typ termostatu: drátový

Typ regulace: PI regulace/ekvitermní/podle zpátečky

Přesnost: 0,5 °C

Rozměry (DxŠxH): 80x110x31 mm

Stupeň krytí: IP20

Pracovní teplota: 0 °C až 40 °C

Spínací prvek: triak

Výstup: 0,5 A (pouze pro odporovou a indukční zátěž)

Max. počet teplotních čidel: 4 (pro teplotní čidla/ termostaty)

Rozsah nastavitelné teploty: 2 °C až 99 °C

Spotřeba: 1 VAILUSTRAČNÍ FOTO
